Technische Planung
Technische Zeichnungen & Ausführungsplanung
Königstein im Taunus · 66,53 m² · 2026
Projektprofil
Vom Entwurf zur präzisen Grundlage für die Umsetzung.
ProjektartWohnung
Fläche66,53 m²

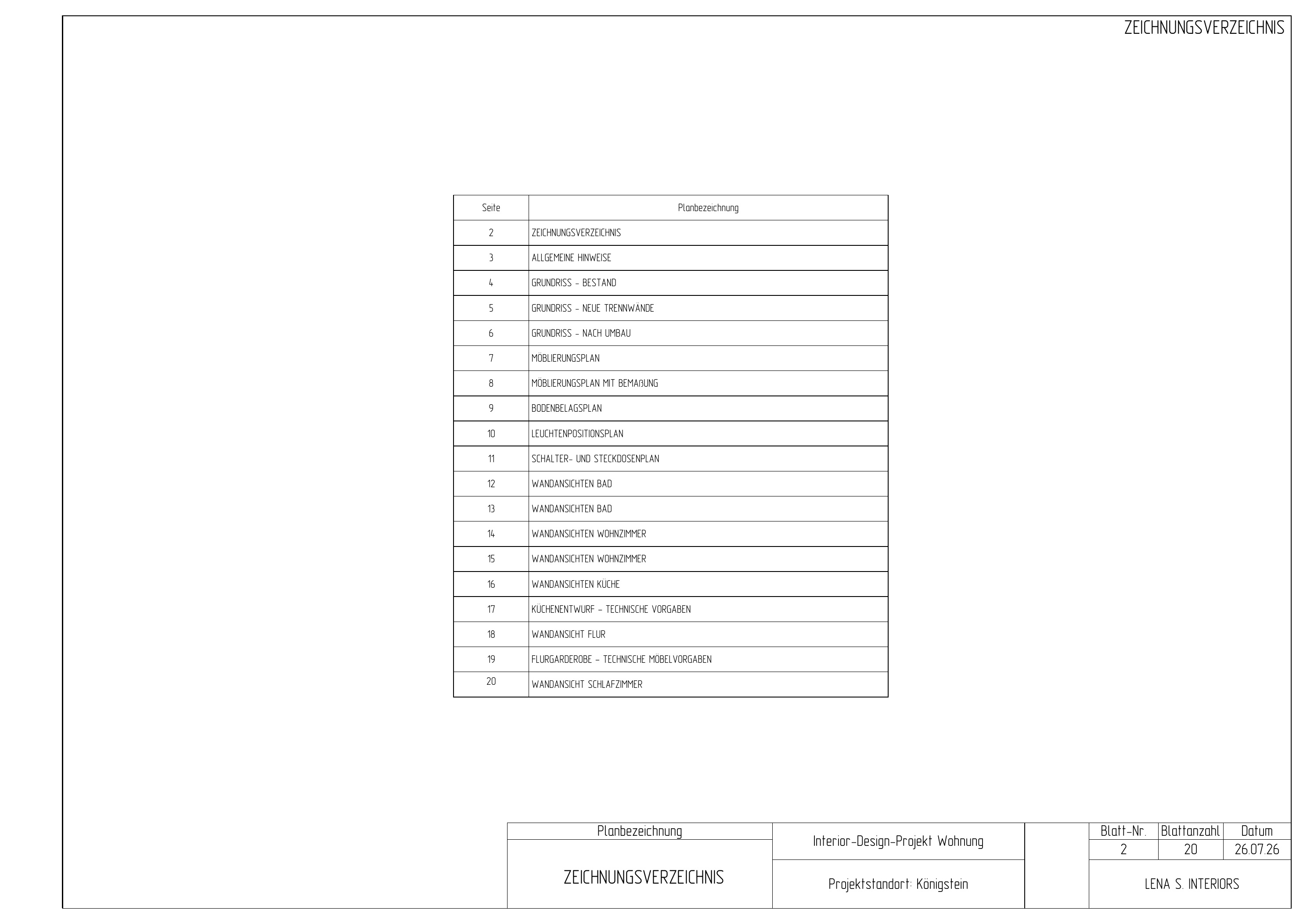

Dokumentation20 Planblätter
Für die 66,53 m² große Wohnung wurde eine strukturierte technische Innenraumplanung mit 20 aufeinander abgestimmten Planblättern ausgearbeitet.
Die Dokumentation führt Bestand, Umbau, Möblierung, Oberflächen und ausgewählte Installationspositionen nachvollziehbar zusammen. Bemaßte Wandansichten sowie Küchen- und Möbelentwürfe schaffen eine klare Abstimmungsgrundlage für Hersteller und ausführende Gewerke.
Ausgewählter Leistungsumfang

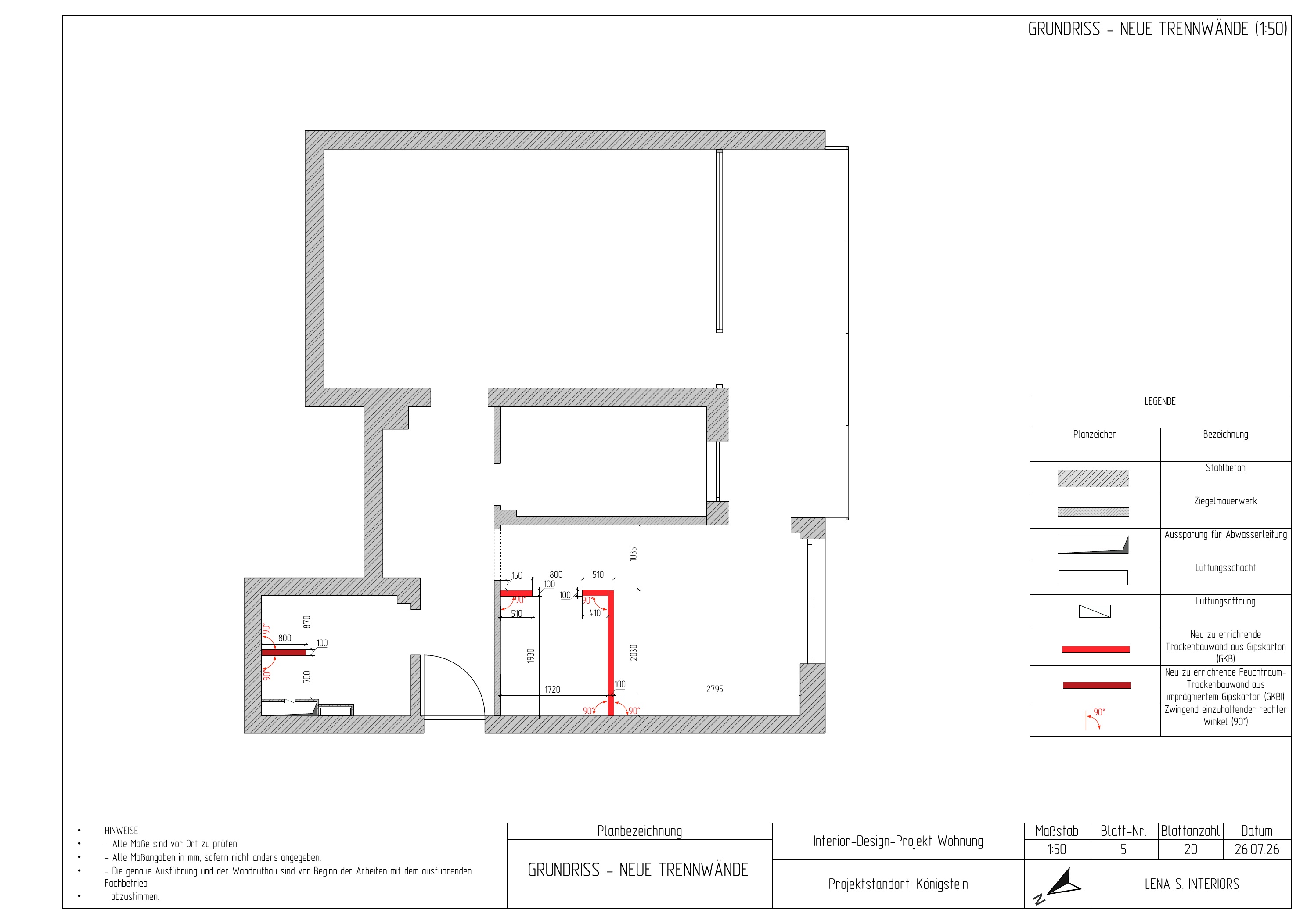

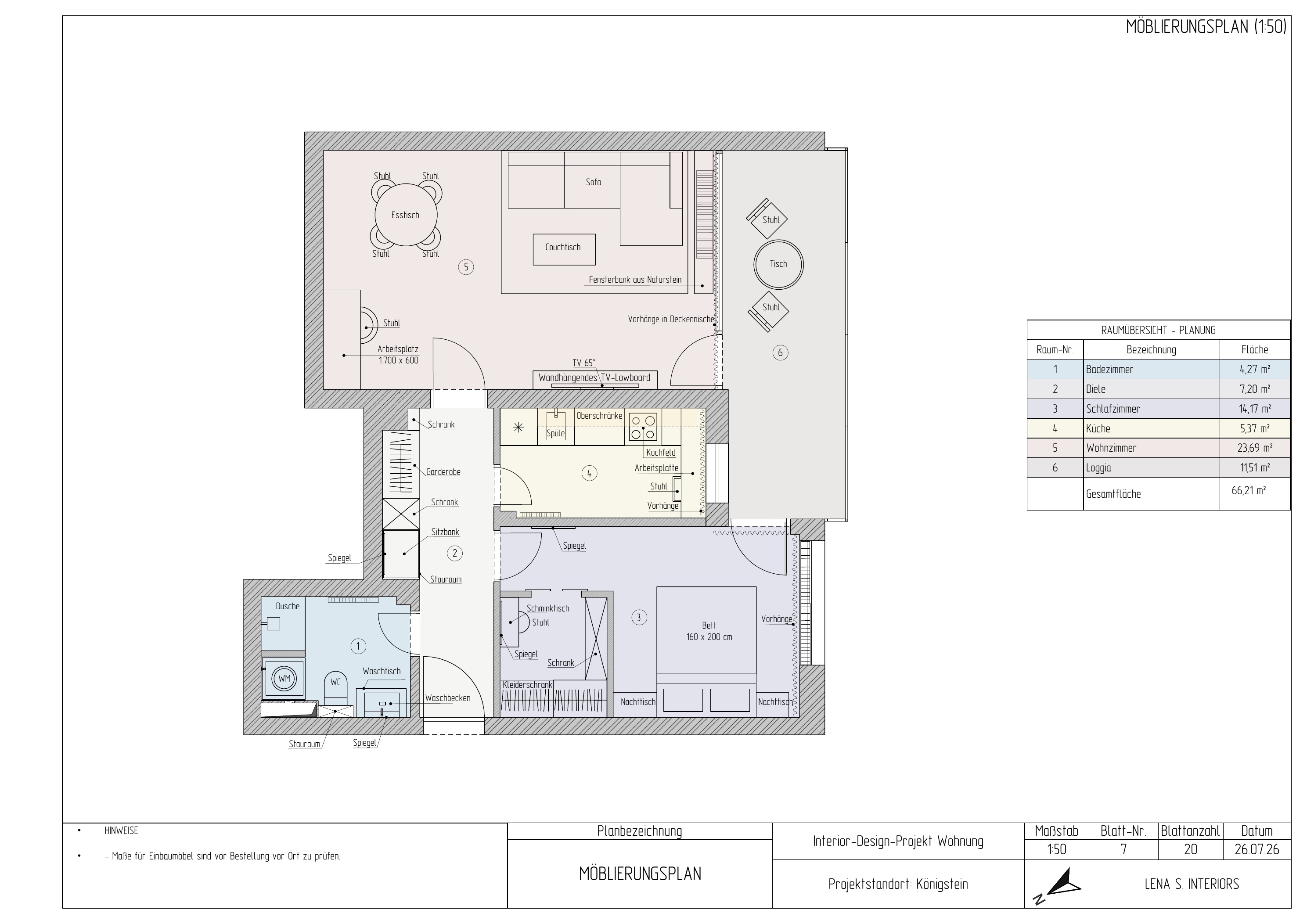

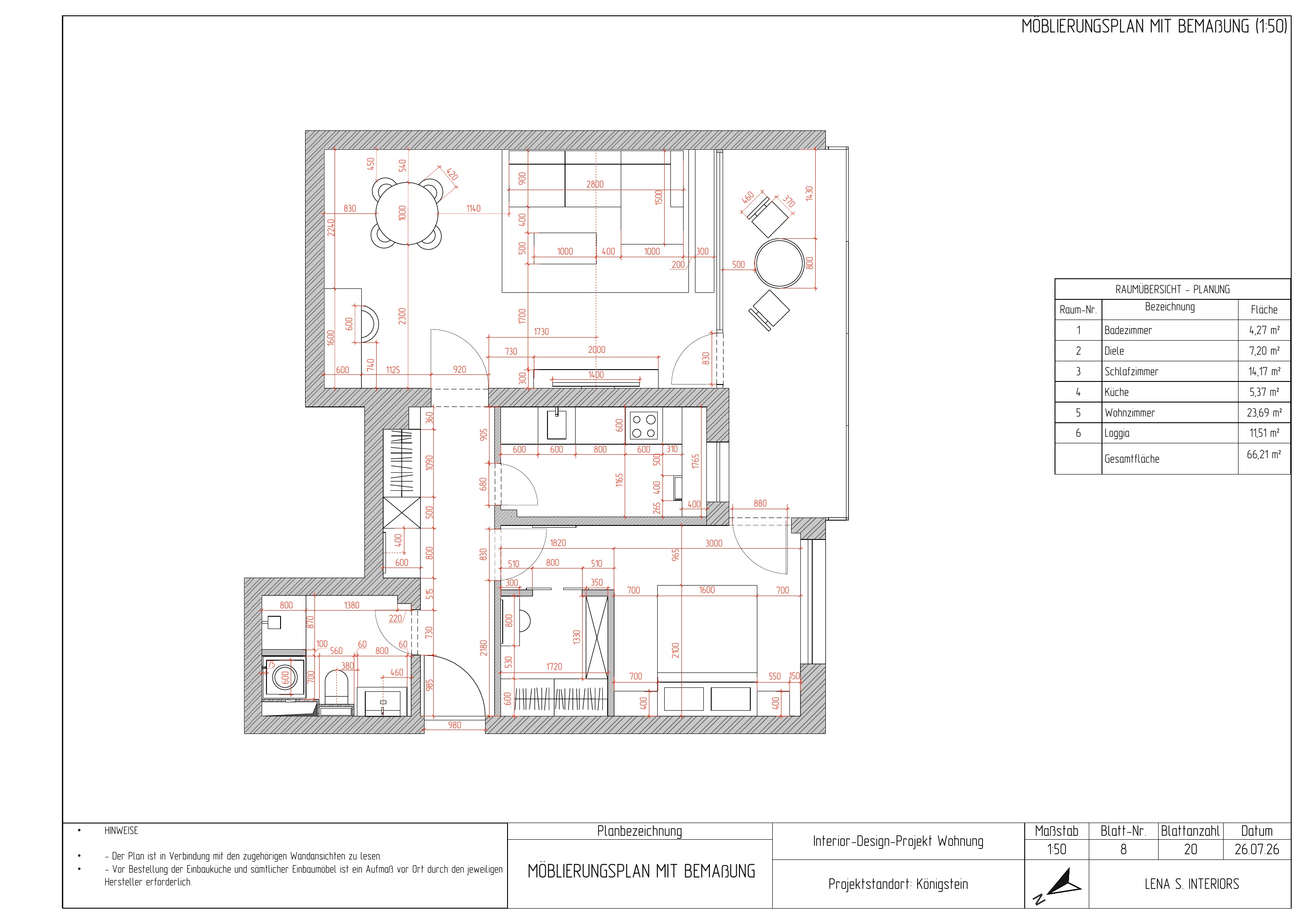

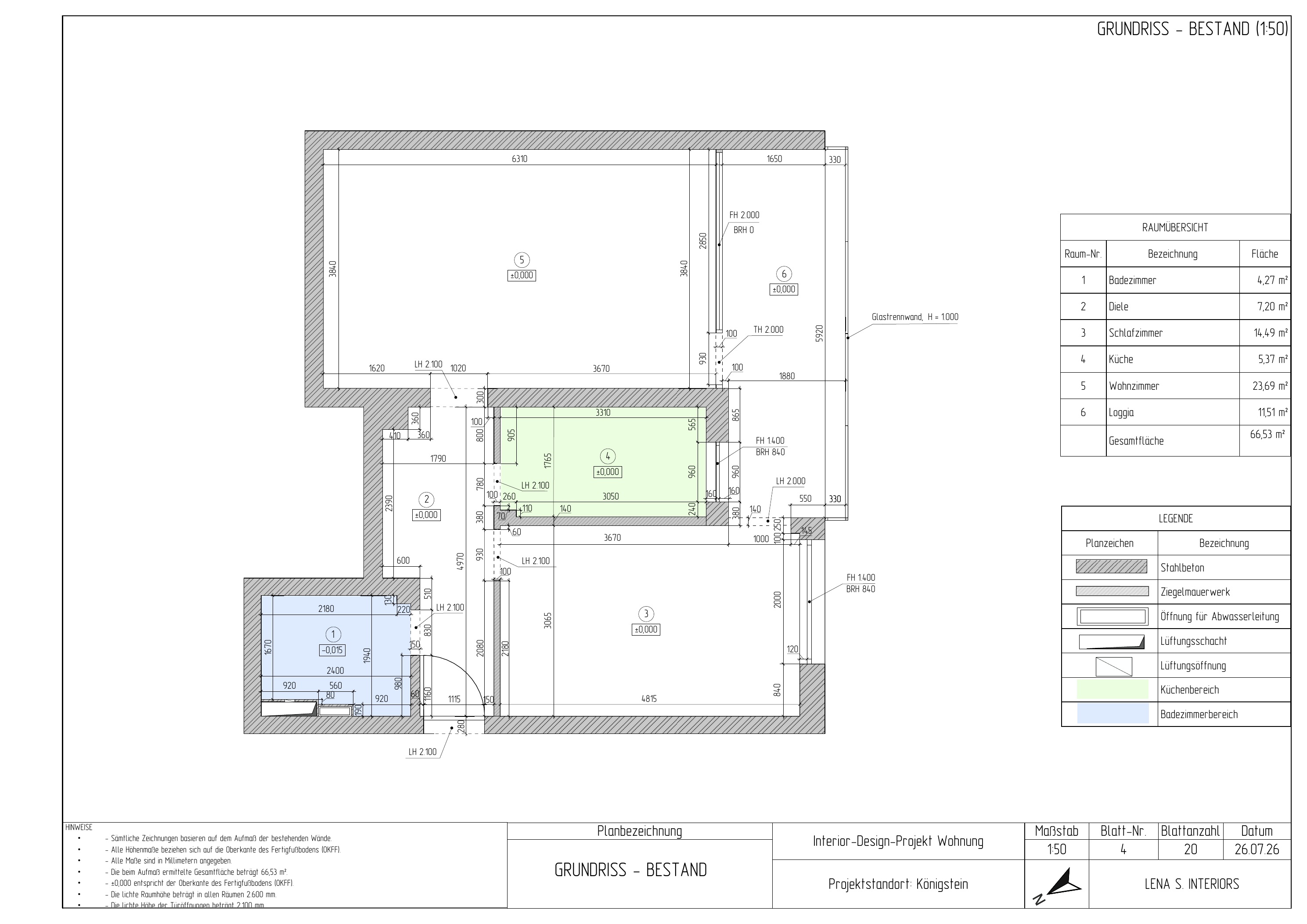

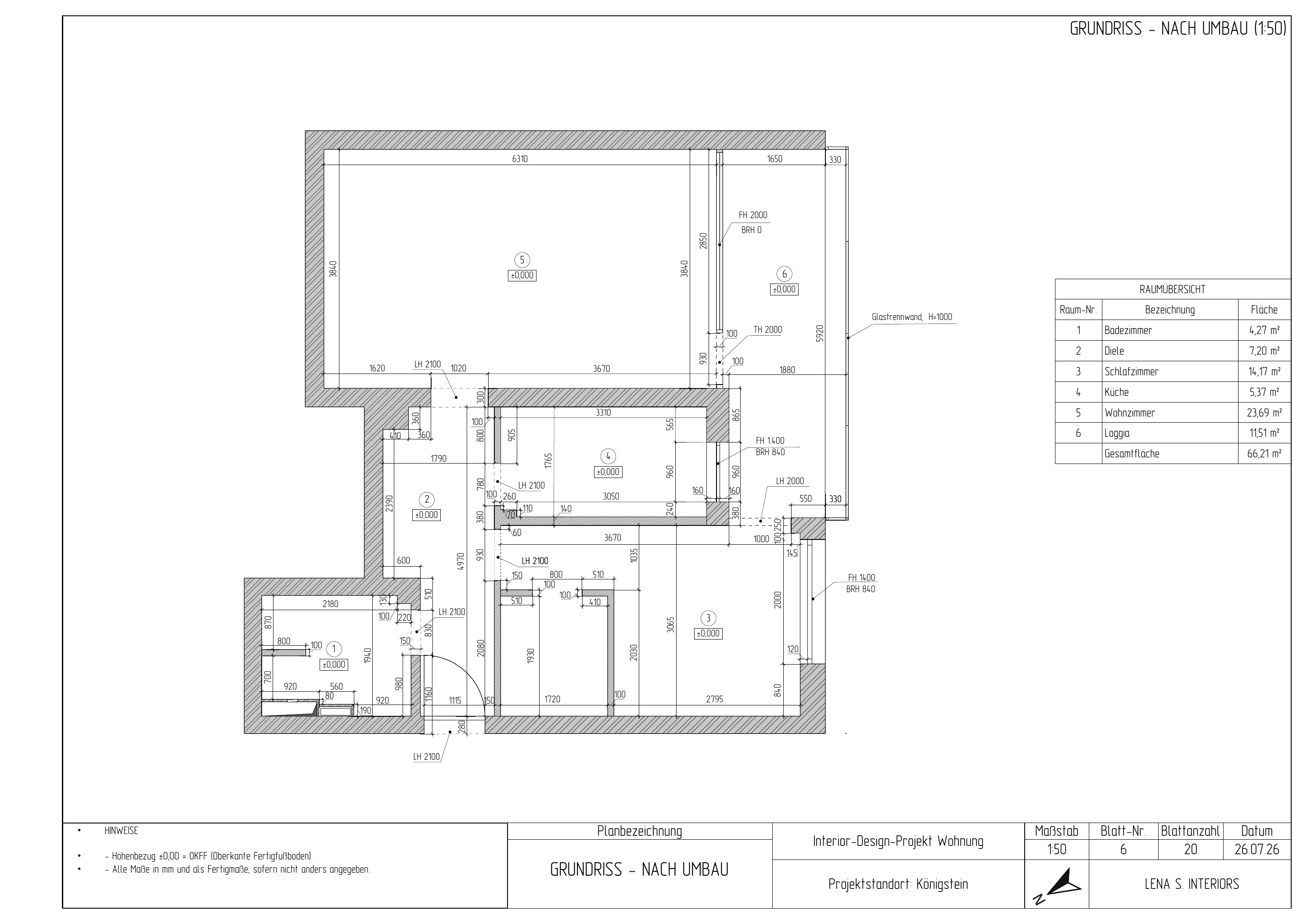

- Bestands-, Umbau- und Möblierungspläne

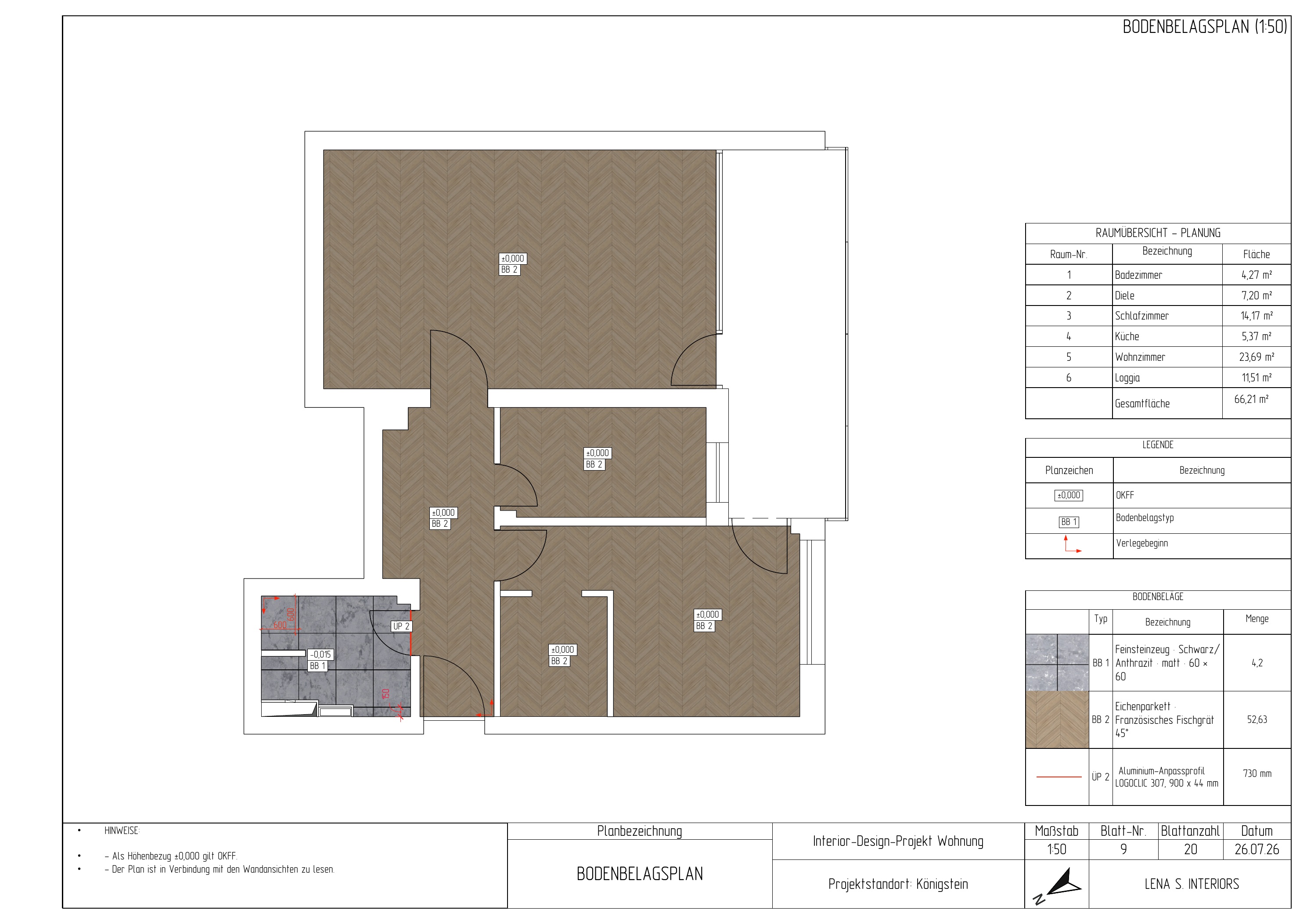

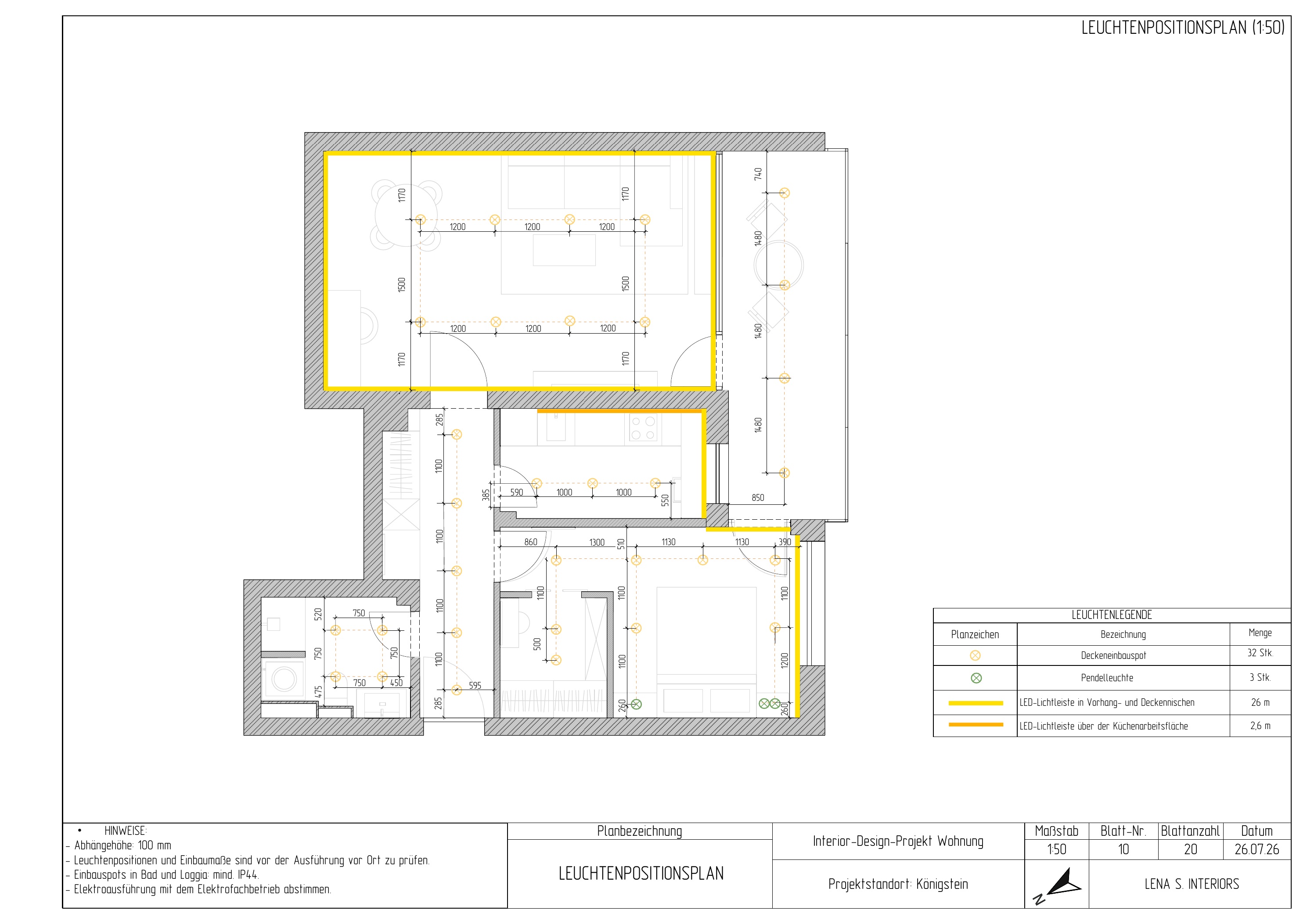

- Bodenbelags- und Leuchtenpositionsplan

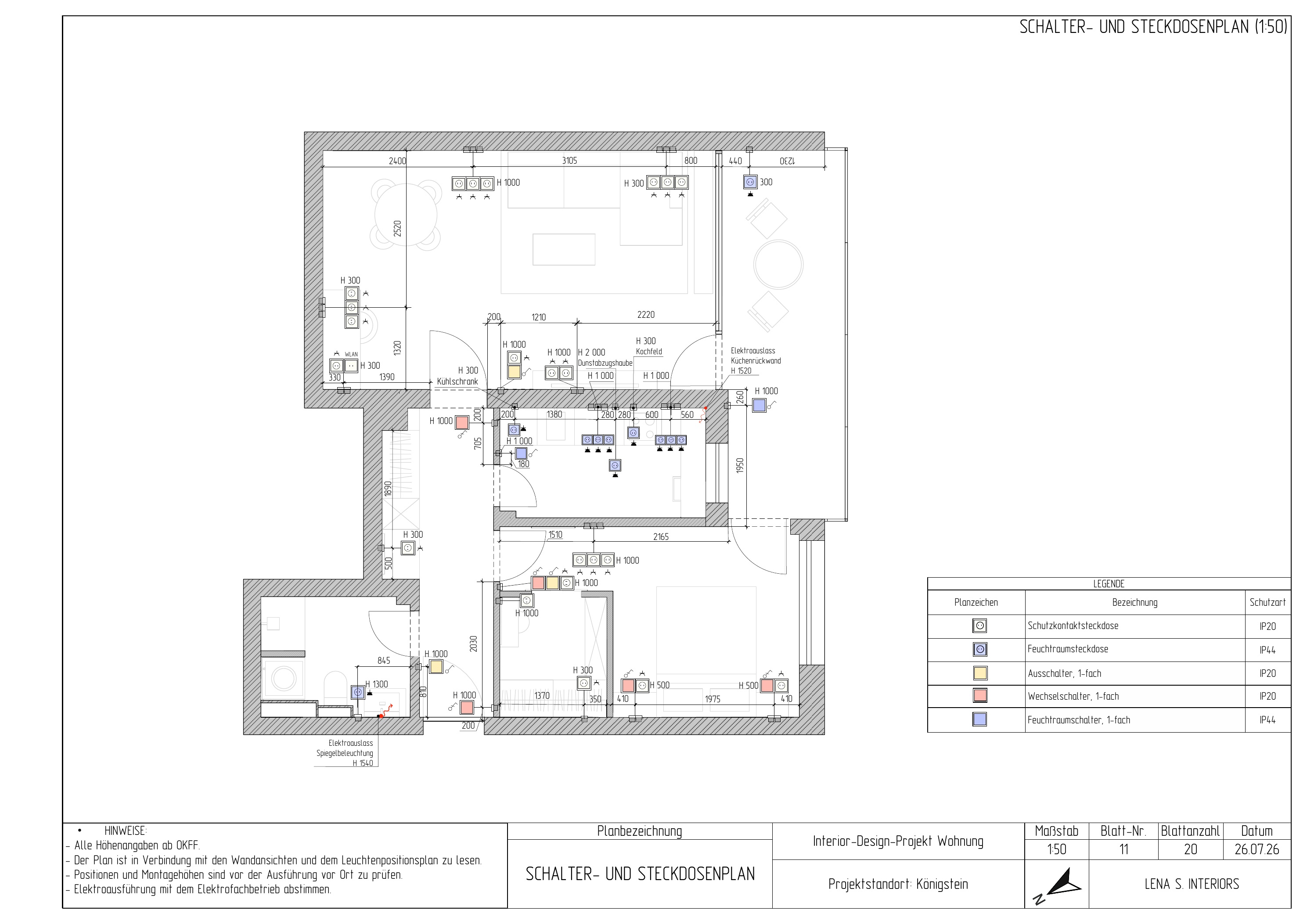

- Positionen für Schalter und Steckdosen

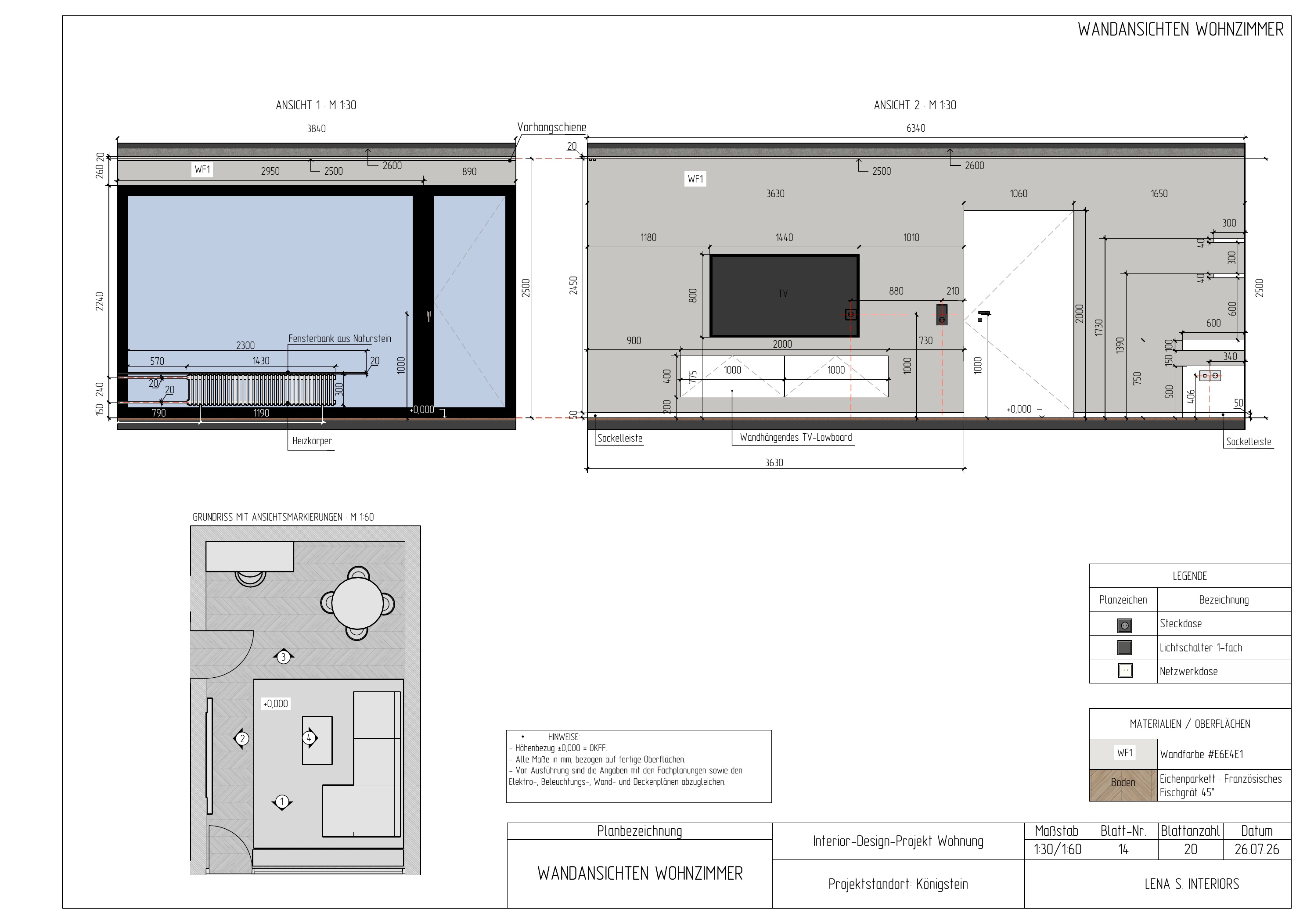

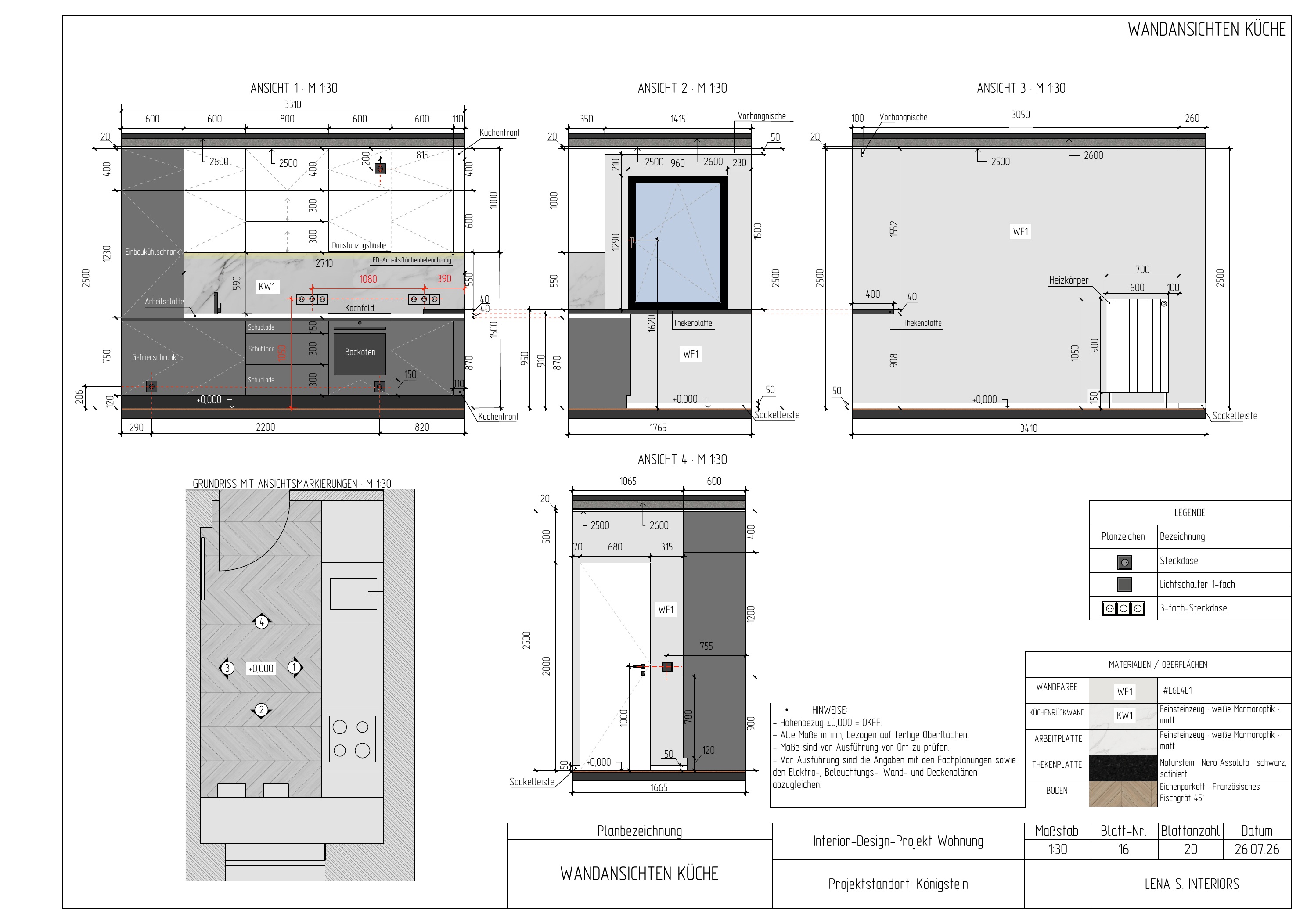

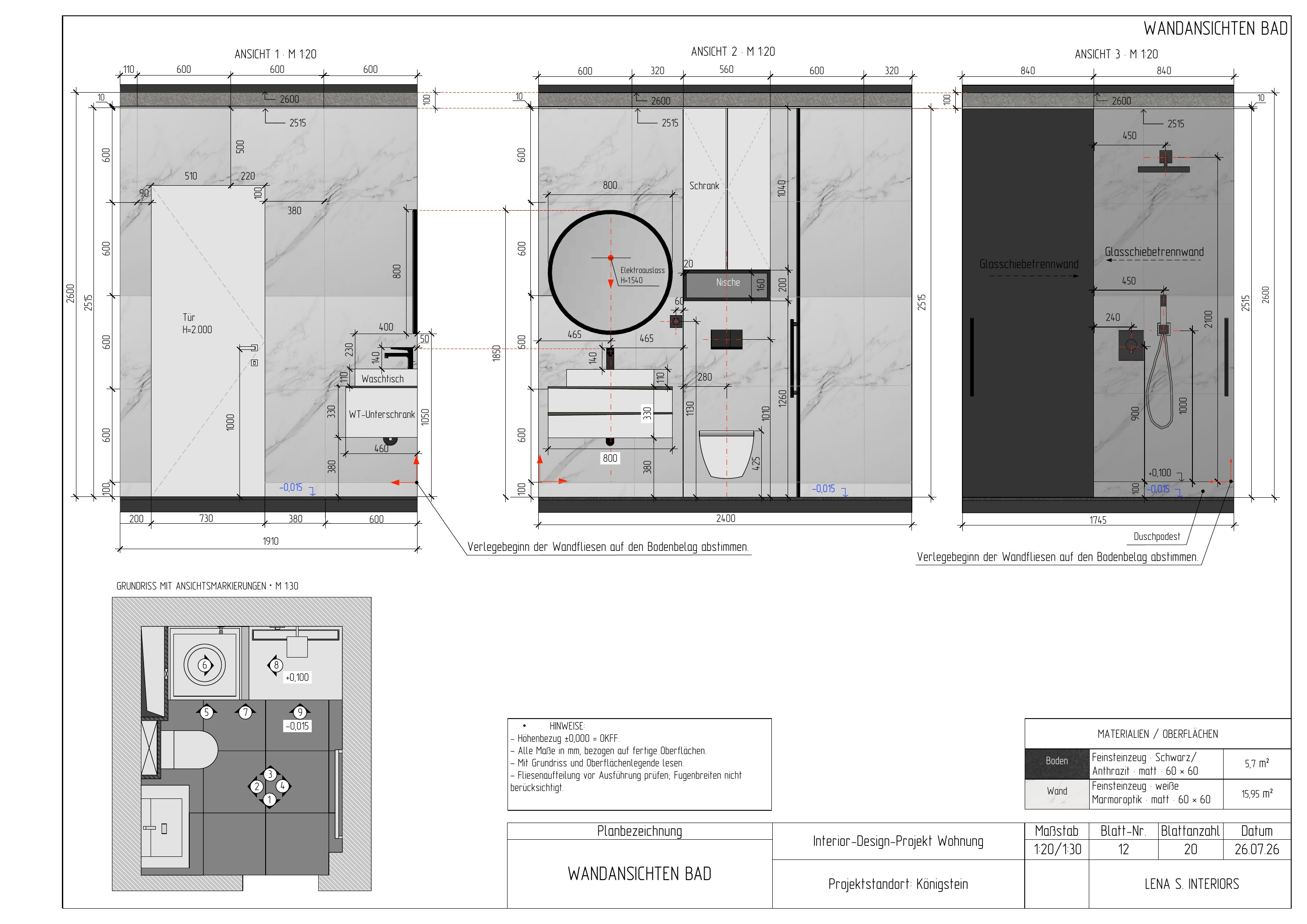

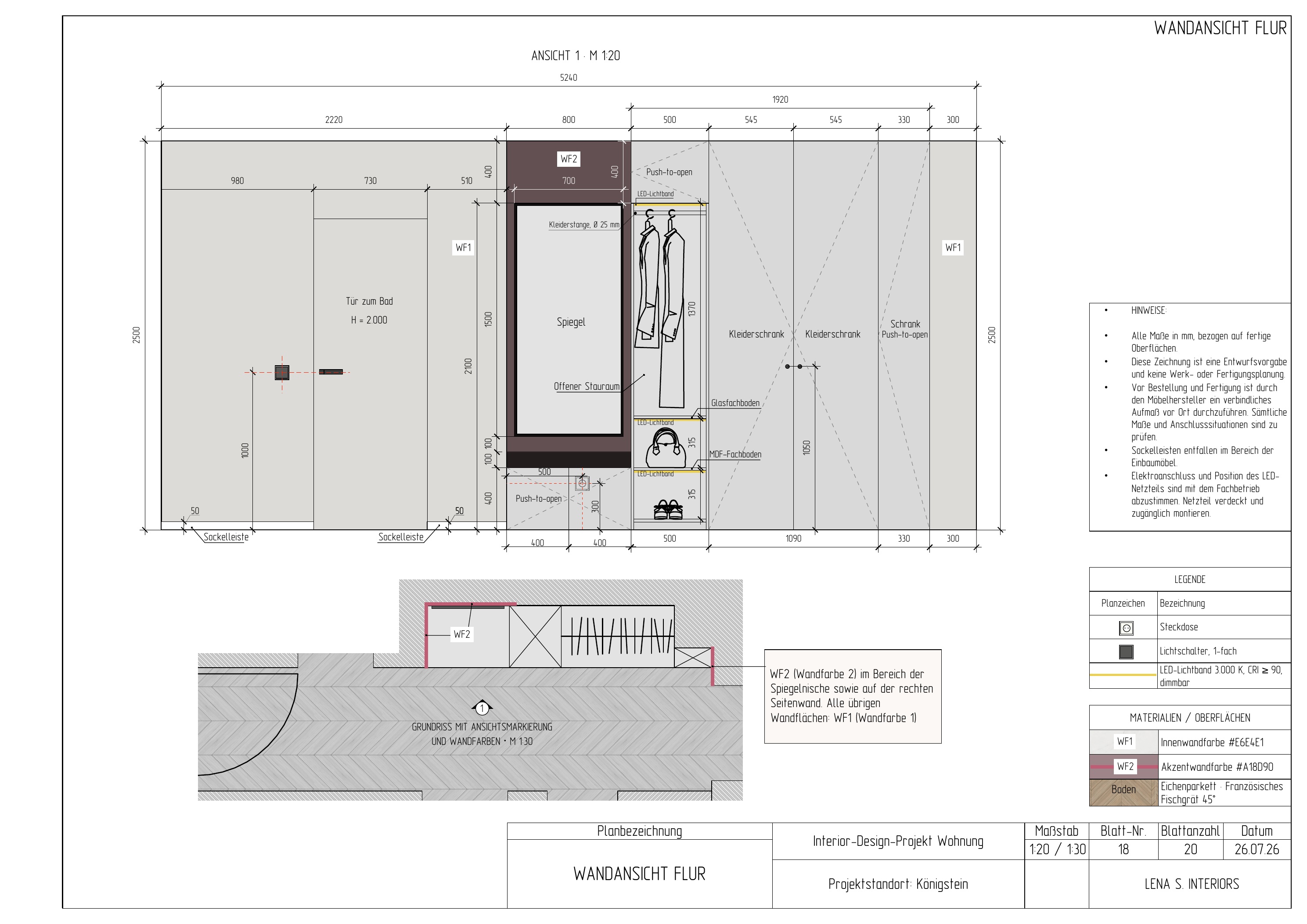

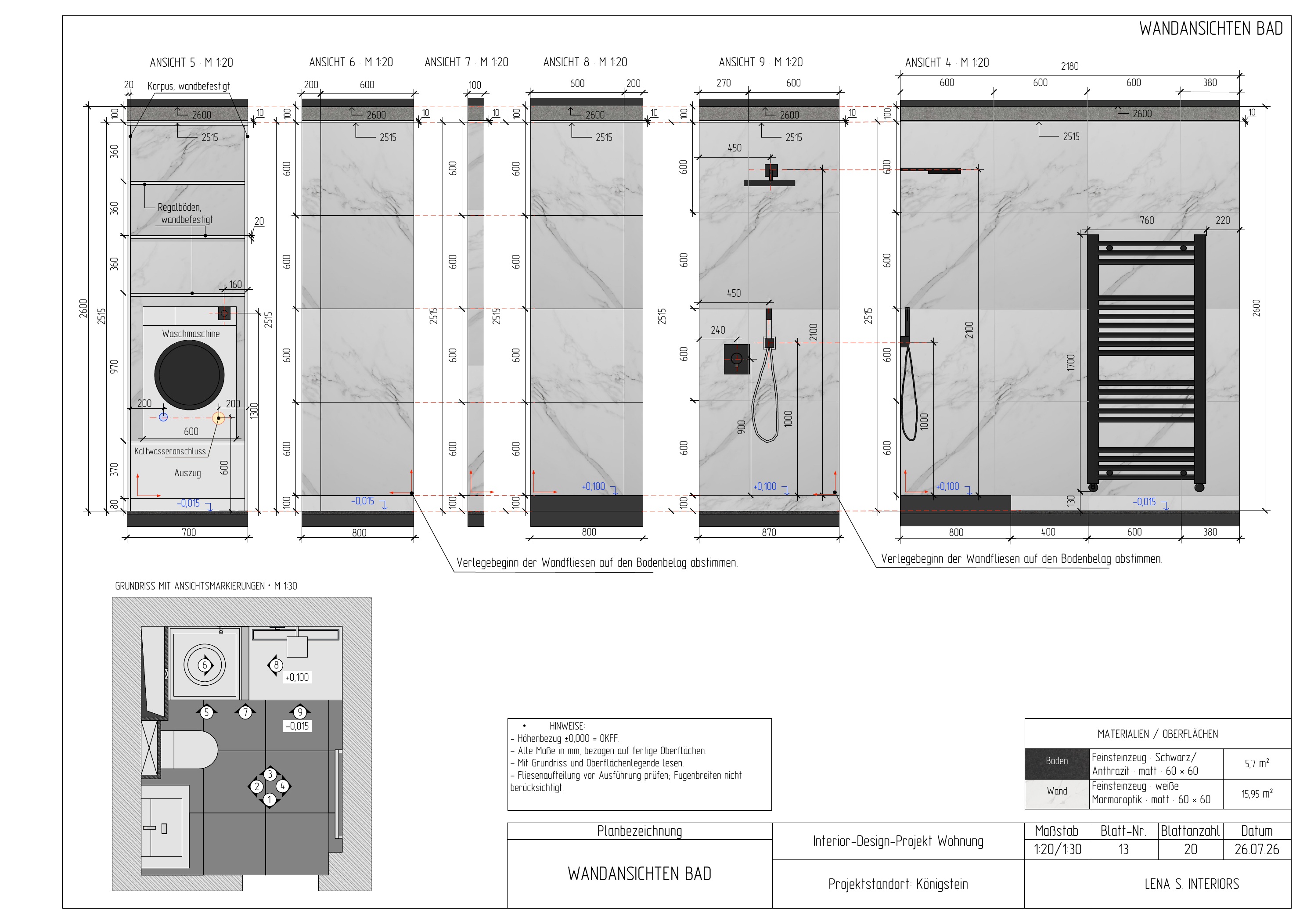

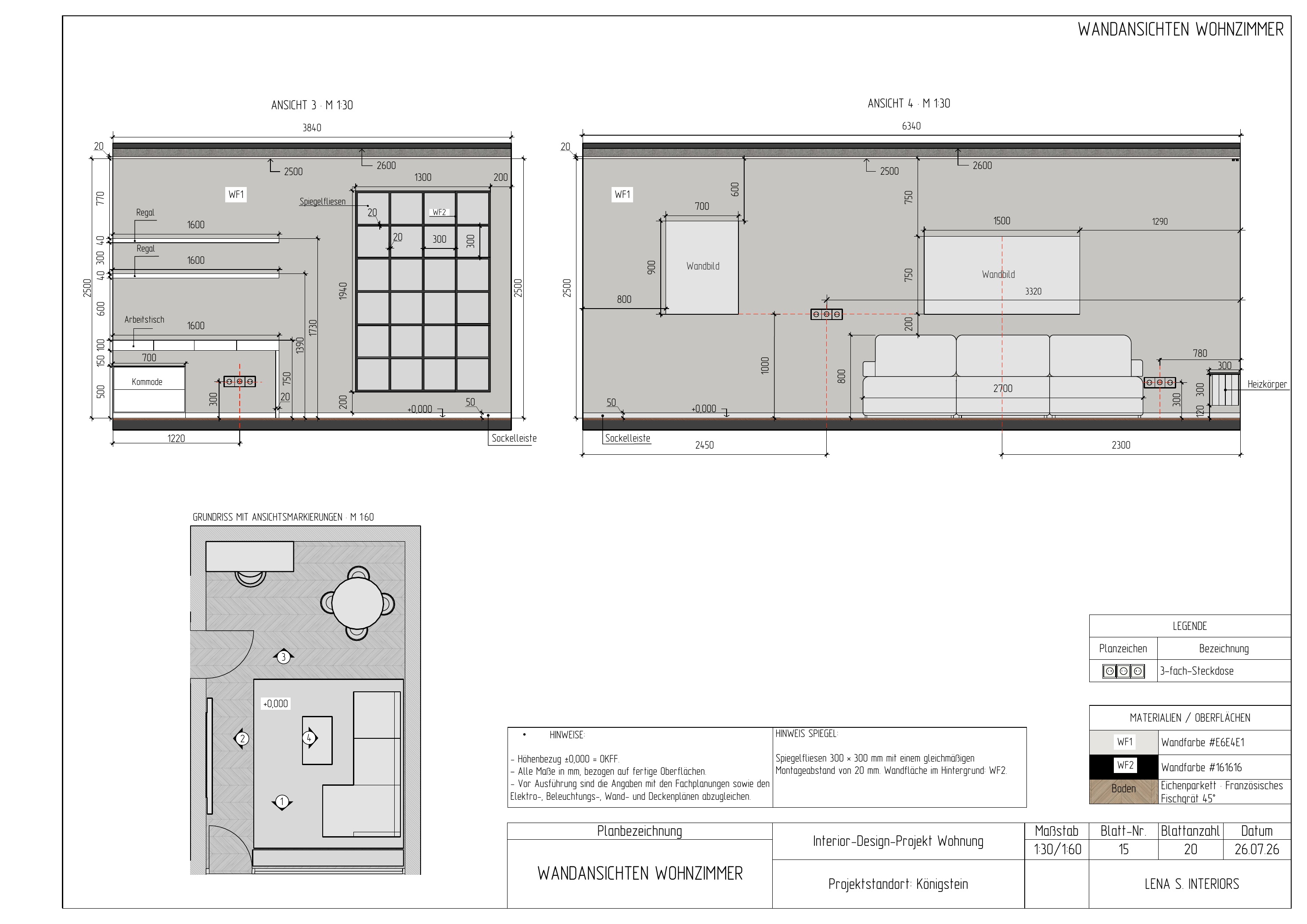

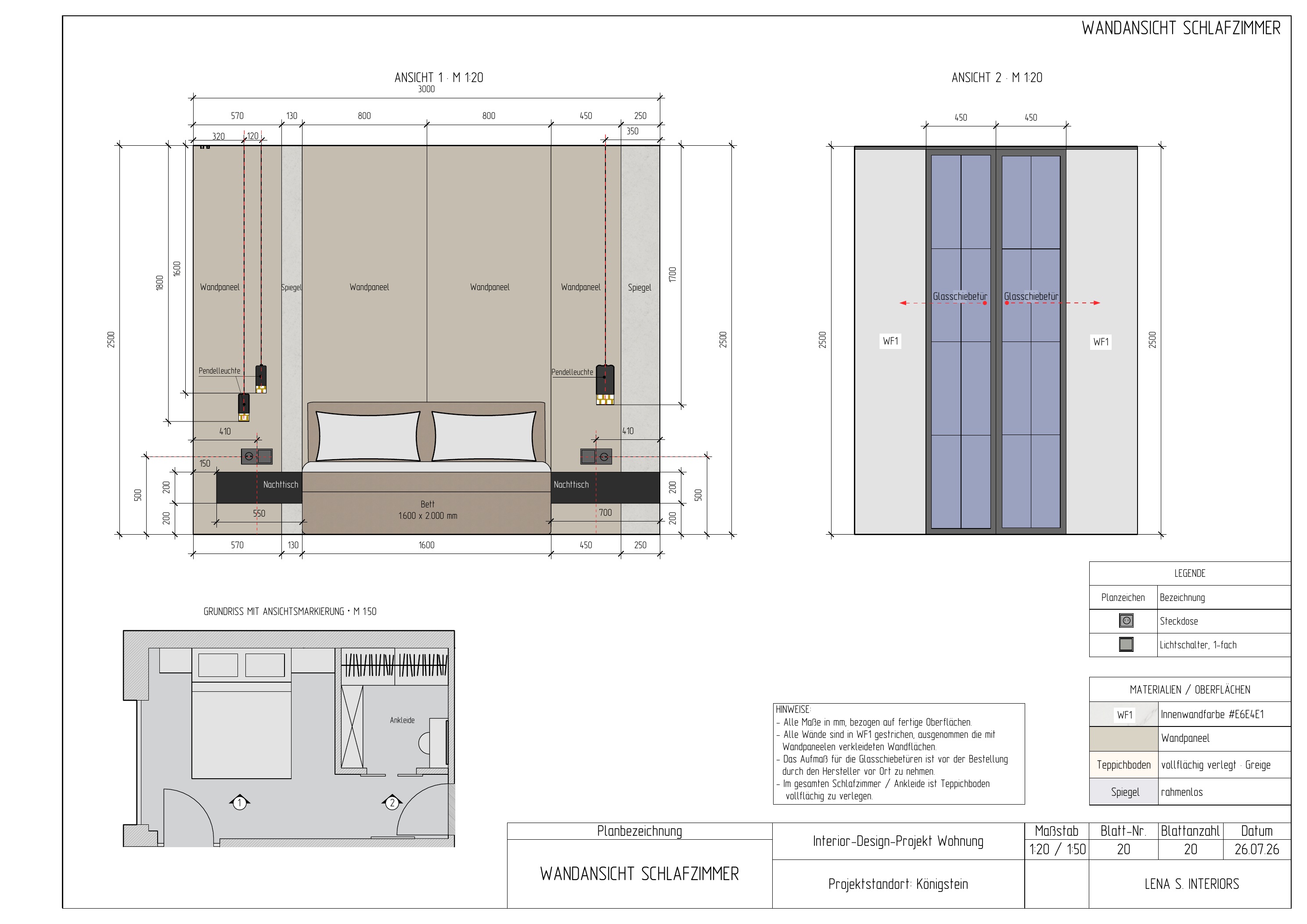

- Bemaßte Wandansichten für Bad und Wohnräume

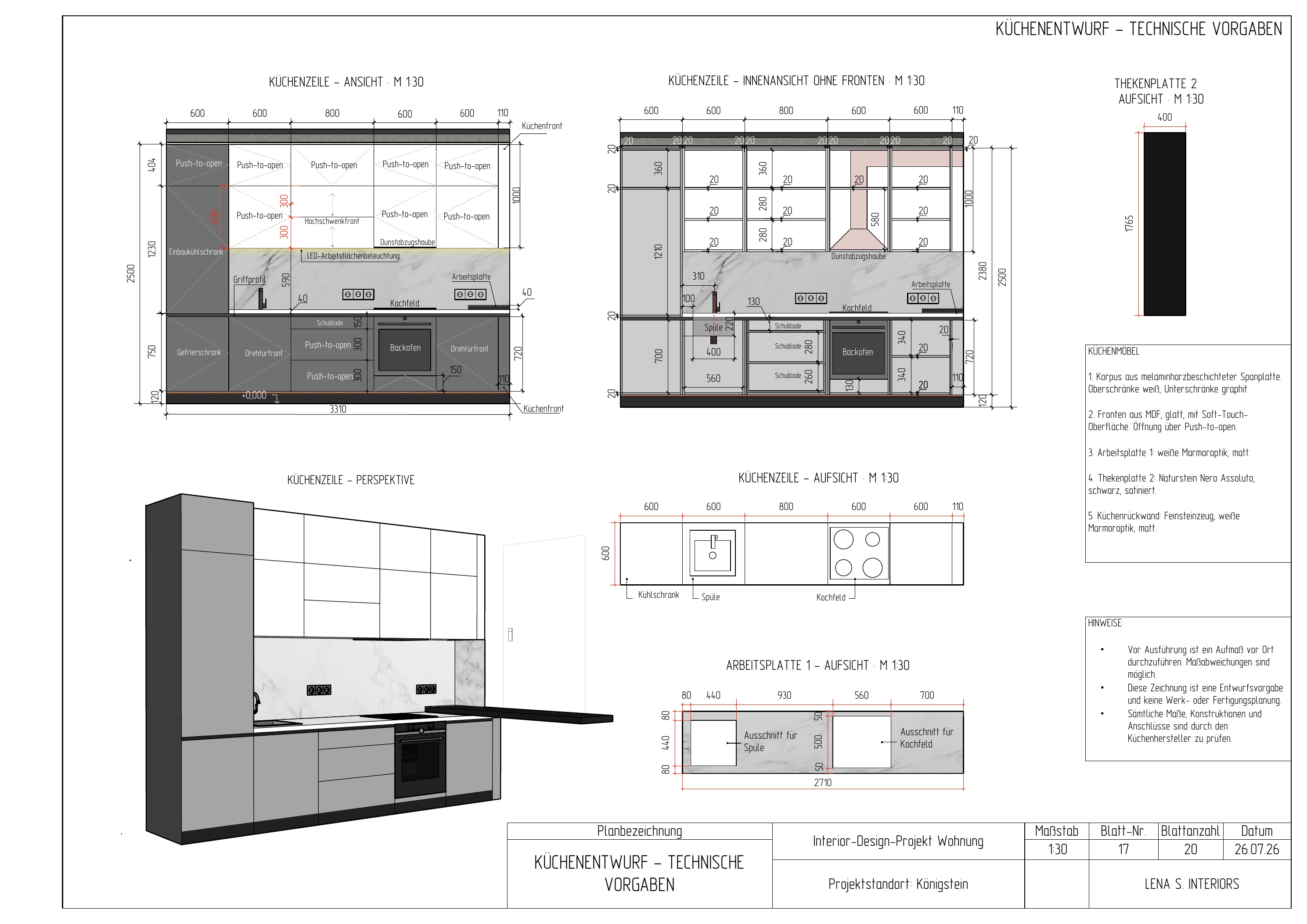

- Küchenentwurf mit technischen Vorgaben

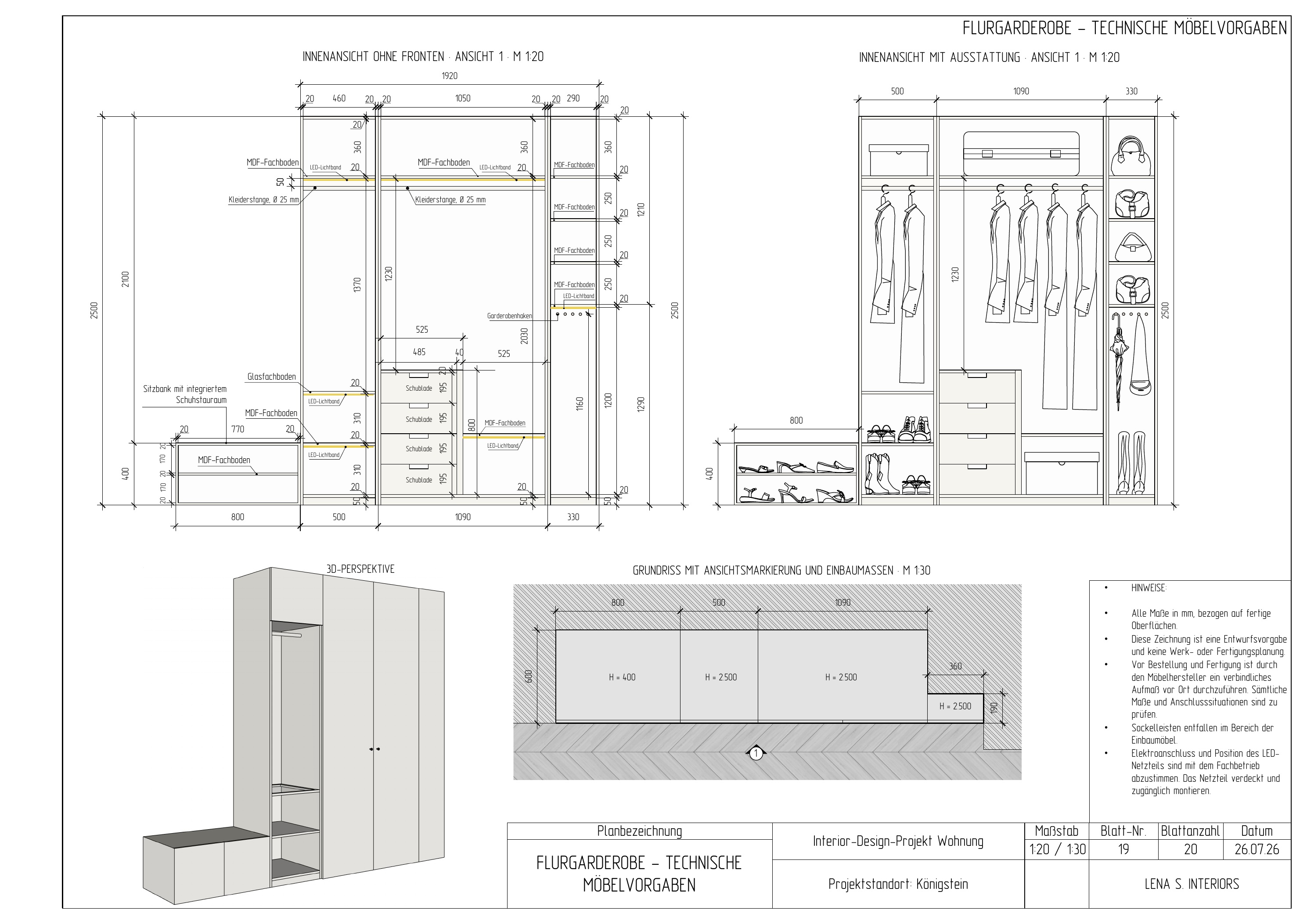

- Möbelentwürfe mit Detailmaßen
Projektgalerie
Das Projekt im Überblick.
Alle Visualisierungen und Planungsunterlagen lassen sich in Originalgröße öffnen.
